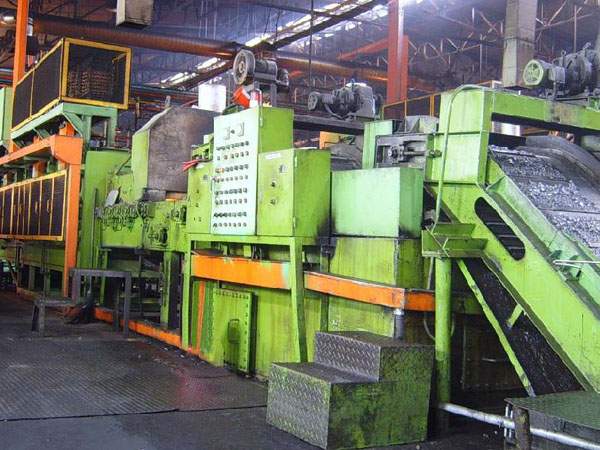

网带式调质连续线
用途:
本生产线适用于中小型轴承套圈、滚子等零件在保护气氛中进行调质处理。
基本组成:
本生产线主要由振动料仓、上料机、前清洗机、网带式淬火炉、淬火油槽、后清洗机和网带林回火炉组成。
设备结构特点特性:
•上料机采用电磁吸盘、滑柱杠机构,其连续的动作由时间继电器和电磁阀控制。
•网带用特殊耐执钢丝编制而成,且运行速度可调。
•炉门由耐热钢薄片组成,当工件通过时自动启闭。
•炉体可设置隋性气体进气管、废气排出管通入保护气氛,也可设置循环风机促使炉温及气流均匀。
•淬火油槽内安装有管状加热器和蛇形管,既可加热使油温升高,也可通水冷却淬火油,零件的输送提升采用电动网运行机构。
•零件在螺旋滚筒提升过程中进行清水冲淋、压缩空气和热风烘干。
•网带式回火炉顶设置有循环风机,其他外形结构与淬火炉基本相同。
型号及规格参数表:
【关闭】
本生产线适用于中小型轴承套圈、滚子等零件在保护气氛中进行调质处理。
基本组成:
本生产线主要由振动料仓、上料机、前清洗机、网带式淬火炉、淬火油槽、后清洗机和网带林回火炉组成。
设备结构特点特性:
•上料机采用电磁吸盘、滑柱杠机构,其连续的动作由时间继电器和电磁阀控制。
•网带用特殊耐执钢丝编制而成,且运行速度可调。
•炉门由耐热钢薄片组成,当工件通过时自动启闭。
•炉体可设置隋性气体进气管、废气排出管通入保护气氛,也可设置循环风机促使炉温及气流均匀。
•淬火油槽内安装有管状加热器和蛇形管,既可加热使油温升高,也可通水冷却淬火油,零件的输送提升采用电动网运行机构。
•零件在螺旋滚筒提升过程中进行清水冲淋、压缩空气和热风烘干。
•网带式回火炉顶设置有循环风机,其他外形结构与淬火炉基本相同。
型号及规格参数表:
型号 |
生产率 (kg/h) |
额定功率(kw) | 额定温度(°c) | 工作区尺寸(mm) | |||
加热炉 | 回火炉 | 加热炉 | 回火炉 | 加热炉 | 回火炉 | ||
KA-WZC-500 | 500 | 270 | 150 | 950 | 700 | 4200×400×200 | 6500×500×250 |
KA-WZC-600 |
600
|
320 | 180 | 950 | 700 | 5400×400×250 | 7200×500×300 |
KA-WRZC-750 | 750 | 390 | 210 | 950 | 700 | 5600×600×350 | 7800×700×400 |
