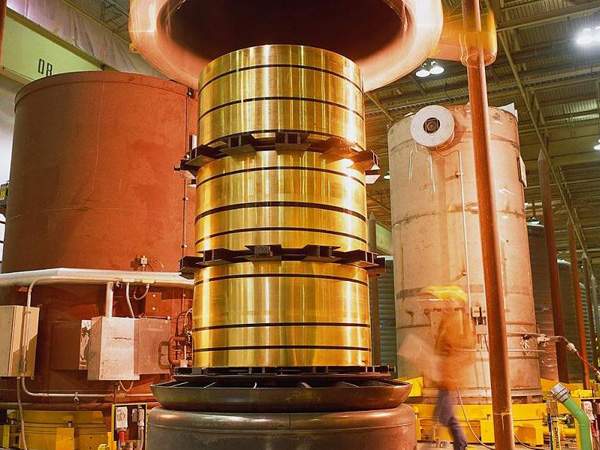

罩式光亮退火炉
用途:
主要供钢、铜等线(带)卷材无氧化光亮退火与再结晶退火处理。可实现半连续作业。
基本组成:
主要由一加热罩、一冷面罩、二内罩、二炉台、真空系统及控制系统等组成。
设备结构特点特性:
•全纤维炉衬,节能降耗。
•不锈钢内罩顶部为蝶形封头结构,减小焊接应力,提高内罩寿命。
•罩内带导流及强搅拌大风量风机系统。
•内罩口与加热罩采用耐热橡胶软密封并加水冷。
•速冷罩对内罩强制风冷或水冷,加快冷却速度。
•使用真空系统,可预先抽除炉内大部分空气,较用氮气吹扫方式省时省气。
•进口仪表控温,PID调节,可靠性好,,控温精度高。
型号及规格参数表:
【关闭】
主要供钢、铜等线(带)卷材无氧化光亮退火与再结晶退火处理。可实现半连续作业。
基本组成:
主要由一加热罩、一冷面罩、二内罩、二炉台、真空系统及控制系统等组成。
设备结构特点特性:
•全纤维炉衬,节能降耗。
•不锈钢内罩顶部为蝶形封头结构,减小焊接应力,提高内罩寿命。
•罩内带导流及强搅拌大风量风机系统。
•内罩口与加热罩采用耐热橡胶软密封并加水冷。
•速冷罩对内罩强制风冷或水冷,加快冷却速度。
•使用真空系统,可预先抽除炉内大部分空气,较用氮气吹扫方式省时省气。
•进口仪表控温,PID调节,可靠性好,,控温精度高。
型号及规格参数表:
额定功率 kw | 160 | 240 | 300 | 340 | 400 | 450 | |
工作区尺寸 mm | Ф1000*1500 | Ф1000*2500 | Ф1200*2900 | Ф1400*2900 | Ф1600*3300 | Ф1800*3300 | |
电源 | 380V;3P;50Hz | ||||||
额定温度 ℃ | 850 | ||||||
内罩直径 mm | Ф1200 | Ф1200 | Ф1400 | Ф1600 | Ф1800 | Ф2000 | |
最大装载量 T | 5 | 10 | 20 | 30 | 40 | 50 | |
负载升温时间 H | 6 | 8 | 12 | 16 | 20 | 24 | |
预抽真空负压力 Pa | 133 | ||||||
保护气正压力 Pa | 294~980 | ||||||
保护气耗量 Nm³/h | 4 | 5 | 6 | 8 | 10 | 12 | |
吹扫气耗量 Nm³/h | 10 | 12 | 15 | 18 | 20 | 24 | |
冷却水压力 Mpa | 0.15~0.25 | ||||||
冷却水耗量 m³/h | 1.3~1.8 | ||||||
速冷水耗量 m³/h | 2.1~2.5 | ||||||
空炉损耗功率 KW | ≤40 | ≤60 | ≤75 | ≤85 | ≤100 | ≤115 | |
占地面积 ㎡ | 6*3 | 6*3 | 8*4 | 8*4 | 10*5 | 10*5 | |
起吊高度 m | 6 | 8 | 10 | 10 | 12 | 12 |
电炉型号 | 额定功率 | 额定温度 | 额定电压 | 相数 | 加热元件接法 | 空炉升温时间 | 空载损耗功率 | 最大装炉量 | 炉膛尺寸直径*高度 | 外形尺寸直径*高度 | 质量 |
Kw | ℃ | V | P | H | Kw | Kg | mm | mm | Kg | ||
Ф1400*1800 | 150 | 1100 | 380 | 3 | Y;Y | ≤2.5 | 30 | 5000 | Ф1400*1800 | Ф2556*3258 | 9380 |
Ф2000*1600 | 250 | Y;Y | ≤2.5 | 50 | 7000 | Ф2000*1600 | Ф3106*3005 | 10800 | |||
Ф2000*1800 | 250 | Y;Y | ≤2.5 | 55 | 8000 | Ф2000*1800 | Ф3106*3205 | 11400 |
